Пайка может выглядеть аккуратно и при этом создавать проблемы. Устройство включается через раз, контакт пропадает при небольшом изгибе платы, разъем работает только в определенном положении, а после ремонта появляется неисправность, которой раньше вообще не было. Причина часто находится не в установленной детали, а в самом соединении. Неправильная температура, недостаточный прогрев, окисленные поверхности и избыток припоя способны превратить простой ремонт в долгий поиск новой неисправности. Многие такие ошибки можно заметить еще во время работы, если понимать, как должно формироваться нормальное паяное соединение.
1. Попытка паять слишком холодным жалом
Кажется логичным, что более низкая температура безопаснее для электроники. На практике чрезмерно холодный паяльник может заставить держать жало на площадке намного дольше. Контакт нагревается медленно, припой плохо растекается, а тепло успевает распространиться по плате и выводу компонента.
В результате вместо короткого контролируемого нагрева получается длительное воздействие на всю область вокруг соединения. Особенно заметна проблема на крупных полигонах меди, разъемах и толстых проводах, которые интенсивно отводят тепло.
Характерный признак – припой вроде бы плавится на жале, но после контакта с деталью быстро густеет и плохо распределяется. В такой ситуации нужно проверить не только установленную температуру, но и мощность инструмента, размер жала и площадь контакта.
2. Работа на максимальной температуре «для надежности»
Противоположная ошибка встречается не реже. Если пайка идет плохо, регулятор выкручивают почти до максимума. Припой начинает плавиться мгновенно, и создается ощущение, что работать стало легче.
Но слишком высокая температура ускоряет окисление жала, быстро разрушает активные компоненты флюса и увеличивает тепловую нагрузку на плату. Контактные площадки при длительном перегреве могут начать отслаиваться, а пластиковые корпуса разъемов – деформироваться.
Температуру стоит подбирать так, чтобы соединение прогревалось быстро, но без необходимости постоянно работать на пределе возможностей инструмента. Если крупный контакт невозможно нормально прогреть при разумной температуре, проблема может заключаться в слишком маленьком жале или недостаточной мощности паяльника.
3. Припой плавят на жале, а не в месте соединения
Одна из самых характерных ошибок начинающего выглядит так: на жале расплавляют большую каплю припоя, после чего пытаются перенести ее на вывод детали. Внешне металл оказывается на нужном месте, но это еще не означает, что сформировалось качественное соединение.
Для нормального смачивания должны быть прогреты сами соединяемые поверхности. Обычно жало одновременно касается контактной площадки и вывода компонента, после чего припой подается непосредственно в нагретую область.
Небольшое количество припоя на жале может помогать улучшить тепловой контакт в начале операции, но превращать наконечник в ложку для переноса расплавленного металла не стоит.
Если припой не хочет растекаться по уже нагретой поверхности, следует проверить ее чистоту и наличие подходящего флюса для пайки. Повышение температуры не исправит толстый оксидный слой так эффективно, как правильная подготовка соединения.
4. Слишком много припоя
Большая блестящая капля выглядит надежно: кажется, что чем больше металла окружает вывод, тем прочнее соединение. На практике избыток припоя может скрывать качество контакта и создавать перемычки между соседними площадками.
Особенно опасно это при работе с микросхемами и разъемами с небольшим шагом выводов. Тонкая перемычка способна соединить две линии и вызвать короткое замыкание, которое трудно заметить без увеличения.
Количество припоя должно быть достаточным для формирования соединения, но геометрия вывода и площадки после работы обычно должна оставаться читаемой. Если контакт превратился в бесформенный шар, это не показатель высокого качества.
Излишки можно удалить медной оплеткой. Она впитывает расплавленный припой между тонкими медными проводниками и позволяет аккуратно очистить площадку.
5. Деталь двигается до застывания припоя
После удаления паяльника припой остается жидким еще некоторое время. Если в этот момент пошевелить провод или компонент, структура соединения может нарушиться.
На практике это часто происходит при пайке проводов. Одной рукой пользователь держит паяльник, другой – припой, а сам провод практически ничем не зафиксирован. После удаления жала он смещается под собственным весом.

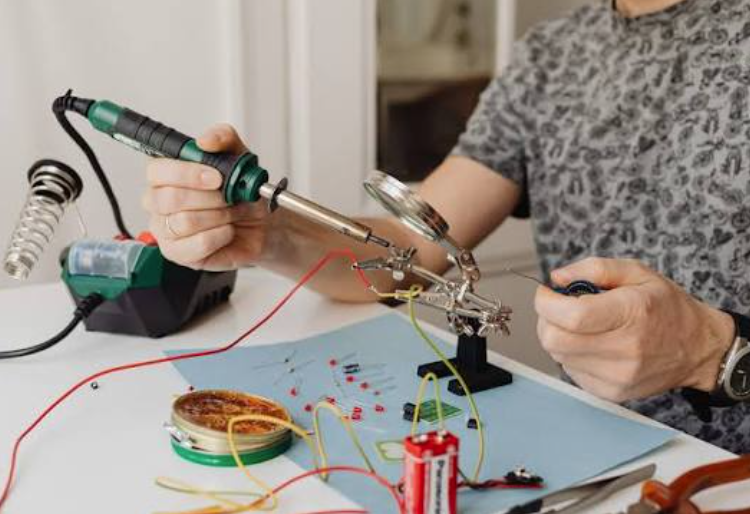

Решение простое: перед пайкой деталь нужно механически зафиксировать. Для плат используют держатели, для проводов – зажимы или так называемую третью руку. Иногда правильная фиксация улучшает результат сильнее, чем замена паяльника на более дорогой.
6. Жало грязное и перестало нормально смачиваться
Рабочая поверхность жала должна удерживать тонкий слой припоя. Если наконечник стал темным и припой собирается на нем отдельными шариками, передача тепла ухудшается.
Пользователь компенсирует это увеличением температуры и более сильным давлением на плату. Оба решения неправильные. Сначала необходимо привести жало в рабочее состояние.
Во время пайки его очищают подходящей губкой или латунной стружкой, после чего снова покрывают небольшим количеством припоя. Если поверхность сильно окислена, могут использоваться специальные средства для восстановления жал.
Современное покрытое жало нельзя без необходимости стачивать напильником. Повреждение защитного слоя обнажает материал сердцевины, после чего наконечник начинает разрушаться значительно быстрее.
7. Плата остается грязной после ремонта
После пайки вокруг соединений могут оставаться следы флюса, частицы припоя и другие загрязнения. Требования к очистке зависят от примененного состава. Некоторые остатки необходимо удалять обязательно, другие допускается оставлять согласно инструкции производителя.
Но чистая плата дает еще одно преимущество – ее намного проще проверить визуально. Под слоем липких остатков легко пропустить тонкую перемычку, плохо сформированный контакт или случайный кусочек припоя.
Для очистки электроники применяют подходящие специальные средства и изопропиловый спирт, если он совместим с материалами конкретного устройства. После обработки необходимо дождаться полного высыхания платы перед подачей питания.
Как выглядит хорошее соединение
Оценивать пайку только по блеску неправильно. Внешний вид зависит в том числе от состава припоя: бессвинцовые соединения могут выглядеть иначе, чем привычные оловянно-свинцовые.
Гораздо важнее форма соединения и нормальное смачивание поверхностей. Припой должен контактировать и с площадкой, и с выводом компонента, не образуя случайных шариков и перемычек.
При работе с мелкими компонентами полезно использовать увеличение. Даже недорогая оптика позволяет увидеть то, что практически незаметно невооруженным глазом.
После ремонта подозрительные соединения можно дополнительно проверить мультиметром. Прозвонка помогает обнаружить нежелательное короткое замыкание или отсутствие электрического контакта, хотя сама по себе не подтверждает механическую надежность пайки.
Почему старый припой бывает сложно расплавить
Во время ремонта старой электроники можно столкнуться с соединением, которое упорно не хочет плавиться. Причин несколько: массивная медная область быстро отводит тепло, заводской припой имеет другую температуру плавления, поверхность окислилась или используемое жало слишком маленькое.
Один из практических приемов – добавить немного свежего припоя и подходящего флюса. Это улучшает тепловой контакт и часто облегчает дальнейший демонтаж.
Попытка просто долго держать максимально горячее жало опаснее. Пока пользователь ждет плавления, нагревается не только соединение, но и окружающая область платы.
Для массивных контактов иногда правильнее использовать более широкое жало, а не повышать температуру.
Отпаивание требует не меньшей аккуратности
Удалить компонент иногда сложнее, чем установить новый. Если у детали несколько выводов, каждый из них должен быть освобожден достаточно хорошо, чтобы компонент вышел без значительного усилия.
Тянуть деталь, пока один вывод все еще припаян, опасно – вместе с ним можно оторвать контактную площадку или дорожку.
Для удаления припоя используют медную оплетку и вакуумные отсосы. При работе с многовыводными SMD-компонентами часто применяется горячий воздух.
Какой бы метод ни использовался, принцип остается одинаковым: сначала освободить электрические соединения, затем механически снять компонент. Сила не должна заменять нормальный демонтаж.
Хорошая пайка требует хороших расходников
На результате сказывается не только паяльник. Неудобный припой неизвестного состава, агрессивный или неподходящий флюс, изношенное жало и плохая оплетка способны значительно усложнить даже простую операцию.
При комплектации рабочего места удобнее заранее иметь базовый набор совместимых расходных материалов, а не искать их непосредственно во время ремонта. Инструменты, радиокомпоненты и материалы для пайки можно подобрать, например, в специализированном магазине Electronoff, ориентируясь на конкретные задачи и характеристики, а не только на цену.
При этом дорогой расходник не исправляет неправильную технику. Хороший материал должен облегчать контролируемый процесс, а не маскировать перегрев или плохую подготовку поверхности.
Сначала понять причину, потом исправлять пайку
Когда соединение не получается, бессистемное изменение всех параметров только мешает. Пользователь одновременно увеличивает температуру, добавляет больше припоя и флюса, сильнее давит жалом – после чего уже невозможно понять, что именно было причиной проблемы.
Работать проще последовательно. Если припой не смачивает поверхность, проверить чистоту и флюс. Если контакт долго не прогревается, оценить размер жала и способность инструмента передавать тепло. Если припой образует перемычки, убрать излишки и использовать меньше материала.
Пайка становится предсказуемой именно тогда, когда перестает быть попыткой расплавить металл любой ценой. Нормальное соединение требует чистых поверхностей, достаточного количества тепла, подходящих расходников и нескольких секунд аккуратной работы. Когда эти условия соблюдены, большинство типичных дефектов исчезает еще до того, как устройство снова включат.
